XJK型机械搅拌式浮选机简介

　　XJK型机械搅拌式浮选机是20世纪50年代从苏联引进的形式较老，虽经改进但基本结构没变，且早已定型，形成系列。由于历史的原因，这种浮选机在我国应用较广，近年来虽说已被一些新型浮选机所取代，但仍在广泛应用。

　　XJK型机械搅拌式浮选机也叫浮选槽，广泛用于铜矿、铅锌矿、金矿、钼矿等有色金属和黑色金属和非金属矿物的粗选、精选及反浮选作业。

XJK型机械搅拌式浮选机工作原理

　　是由两个浮选槽构成一个机组，第一槽(带有进浆管)为吸入槽，第二槽为直流槽，此二槽之间有中间室。叶轮安装在主轴下端,主轴上端有皮带轮，用电动机带动旋转?？掌山芪?。每组浮选槽的矿桨水平面由闸门调节。叶轮上方装有盖板和空气筒(又称竖管〉?？掌采峡锌?，用来安装进浆管、中矿返回管或用作矿架循环，孔的大小可通过拉杆调节。

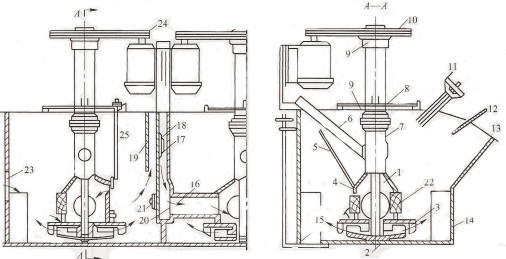

XJK型机械搅拌式浮选机结构示意图如下

　　1、主轴;2、叶轮;3、盖板;4、连接管;5、砂孔闸门丝杆;6、进气管;7、空气管;8、座板;9 、轴承;10、皮带轮;11、溢流闸门手轮及丝杆：12、刮板;13、泡沫溢流唇;14、槽体;15、放砂闸门;16、给矿管(吸浆管);17、 溢流堰;18、溢流闸门;19、闸门壳(中间室外壁);20、砂孔;21、砂孔闸门;22、中矿返回孔;23、直流槽前溢流堰;24、电机及皮带轮;25、循环孔调节杆。

　　叶轮一般是用生铁铸成的圆盘，圆盘上有6个辐射状叶片，在叶轮上方5至6毫米处装有盖板。

　　XJK型机械搅拌式浮选机叶轮盖板的4大用途：

　　1、当矿浆被叶轮甩出时，在盖板下形成负压吸气。

　　2、调节进入叶轮的矿浆量。

　　3、可避免矿砂在?；毖棺∫堵侄岩云舳?。

　　4、起到一些稳流作用。

XJK型机械搅拌式浮选机技术参数
